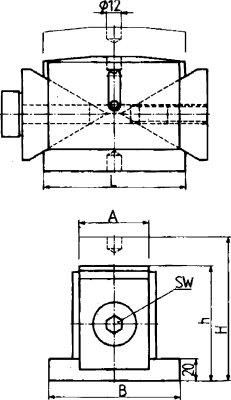

Richtkeil HERKULES 63/ 50-63mm AMF
- Artikelnummer: K0283233
- Werksnummer: 72777
- EAN: 4020772072773
- Herstellernummer: 72777
- Katalogartikelnummer: 3038940010
Richtkeil mit Außensechskant
Ausführung: Aus vergütetem Sphäroguss und Stahl, im Brünierton angelassen. Mit Zentrierloch Ø 12 mm. Der Richtkeil lässt sich mit üblicher Handkraft bei einer Belastung von 1/3 der Tragkraft (F max.) leicht verstellen. Die feinbearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm, wahlweise durch Rändelschraube oder Sechskantschraubendreher. Durch die doppelte Keilwirkung sind präzise vertikale Bewegungen ohne ein seitliches Verschieben gewährleistet.
Anwendung: Zum Spannen von schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Zudem besteht die Möglichkeit, den Richtkeil auf „schwere Schraubböcke“ aufzusetzen. Hierzu wird ein Zylinderstift DIN 6325 (12 x 30 mm) benötigt.
Lieferumfang: Richtkeil mit Kugelaufsatz.
* H mm/U = Höhenverstellung pro Umdrehung.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Ausführung: Aus vergütetem Sphäroguss und Stahl, im Brünierton angelassen. Mit Zentrierloch Ø 12 mm. Der Richtkeil lässt sich mit üblicher Handkraft bei einer Belastung von 1/3 der Tragkraft (F max.) leicht verstellen. Die feinbearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm, wahlweise durch Rändelschraube oder Sechskantschraubendreher. Durch die doppelte Keilwirkung sind präzise vertikale Bewegungen ohne ein seitliches Verschieben gewährleistet.
Anwendung: Zum Spannen von schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Zudem besteht die Möglichkeit, den Richtkeil auf „schwere Schraubböcke“ aufzusetzen. Hierzu wird ein Zylinderstift DIN 6325 (12 x 30 mm) benötigt.
Lieferumfang: Richtkeil mit Kugelaufsatz.
* H mm/U = Höhenverstellung pro Umdrehung.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Lade Varianten ...
WGNr.:
W342
Markenname:
AMF
Größe:
63
L [mm]:
63
A [mm]:
40
B [mm]:
63
SW [mm]:
13
Tragkraft [kN]:
40
Höhenverstellung h-H [mm]:
50–68
H* mm/U:
0,86
