Senkrecht-Spanner 6802 Gr.1 AMF
- Artikelnummer: EFO39370010
- Werksnummer: 90217
- EAN: 4020772090210
- Herstellernummer: 90217
- Katalogartikelnummer: 3039370010
Senkrechtspanner mit senkrechtem Fuß
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
alpha*: Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verlängert werden.
Ausführung: Senkrechtspanner mit offenem Haltearm und senkrechtem Fuß. Verzinkt und passiviert. Die Niete aus rostfreiem Stahl laufen in einsatzgehärteten Lagerbuchsen, platzbedingt nicht bei der Größe 1. Lagerstellen gefettet. Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarmende.
Anwendung: Zur Befestigung auf Stegen und für Schweißkonstruktionen.
Lieferumfang: Senkrechtspanner komplett mit vergüteter, verzinkter Andrückschraube.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
alpha*: Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verlängert werden.
Lade Varianten ...

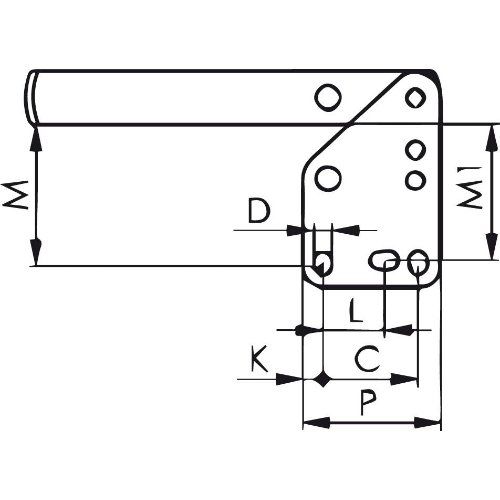

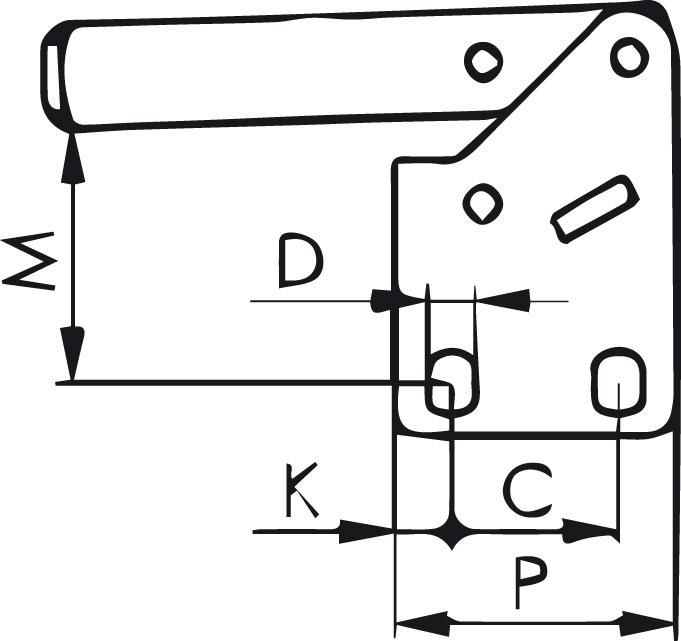

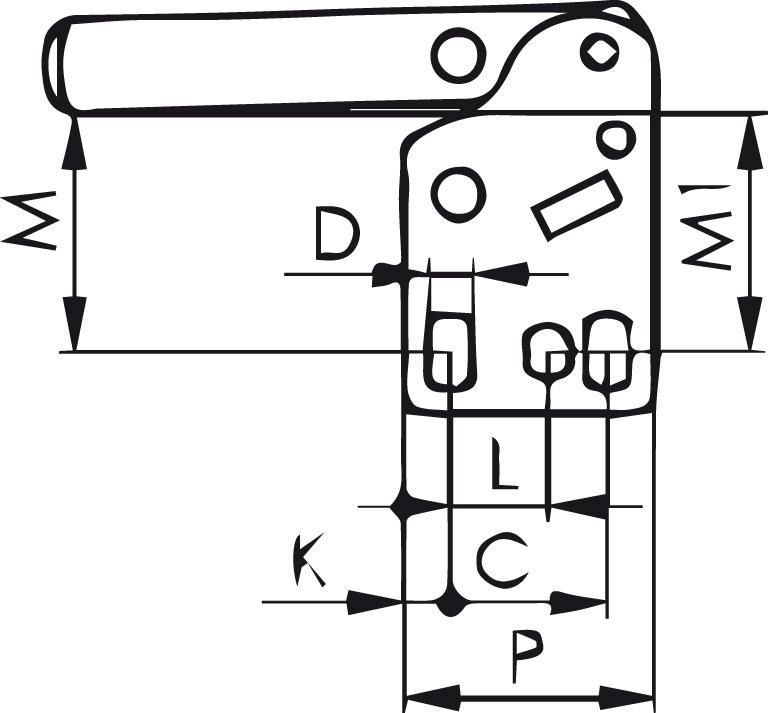

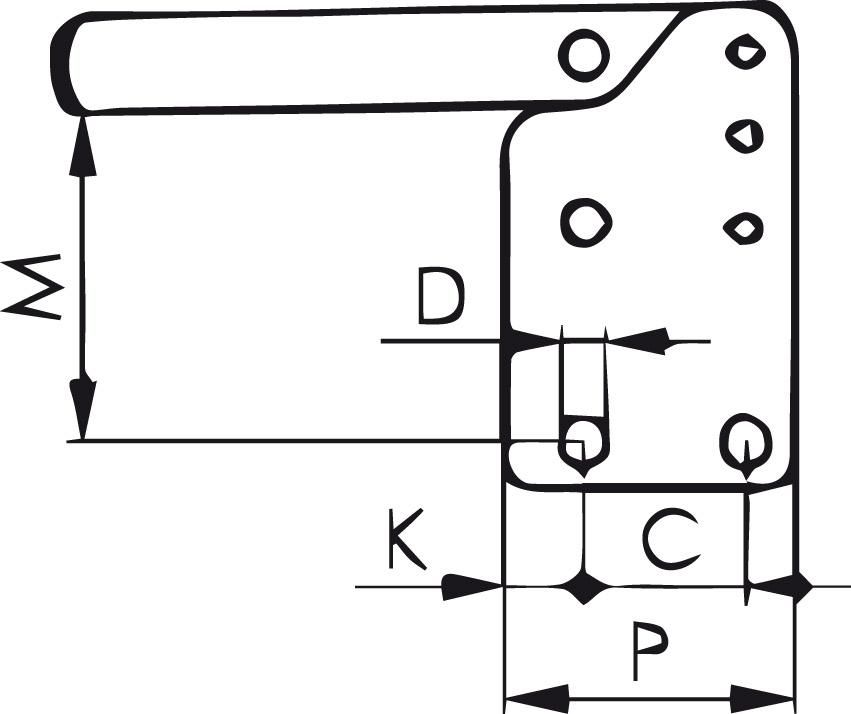

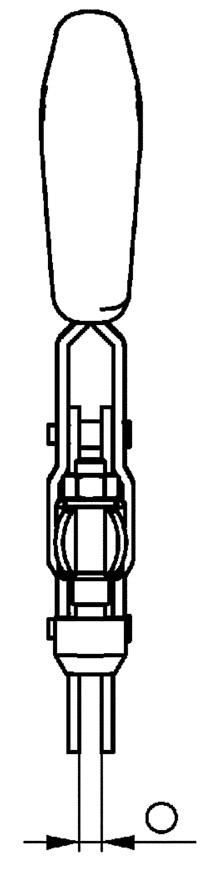

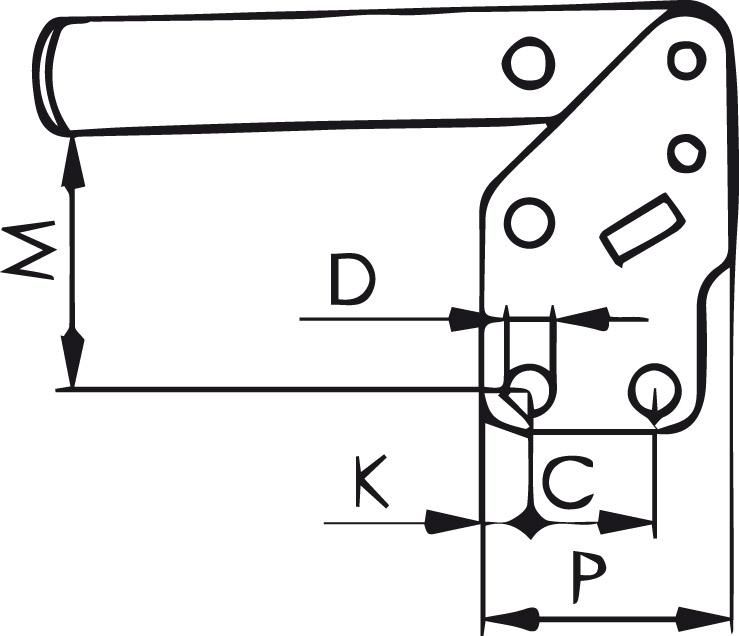

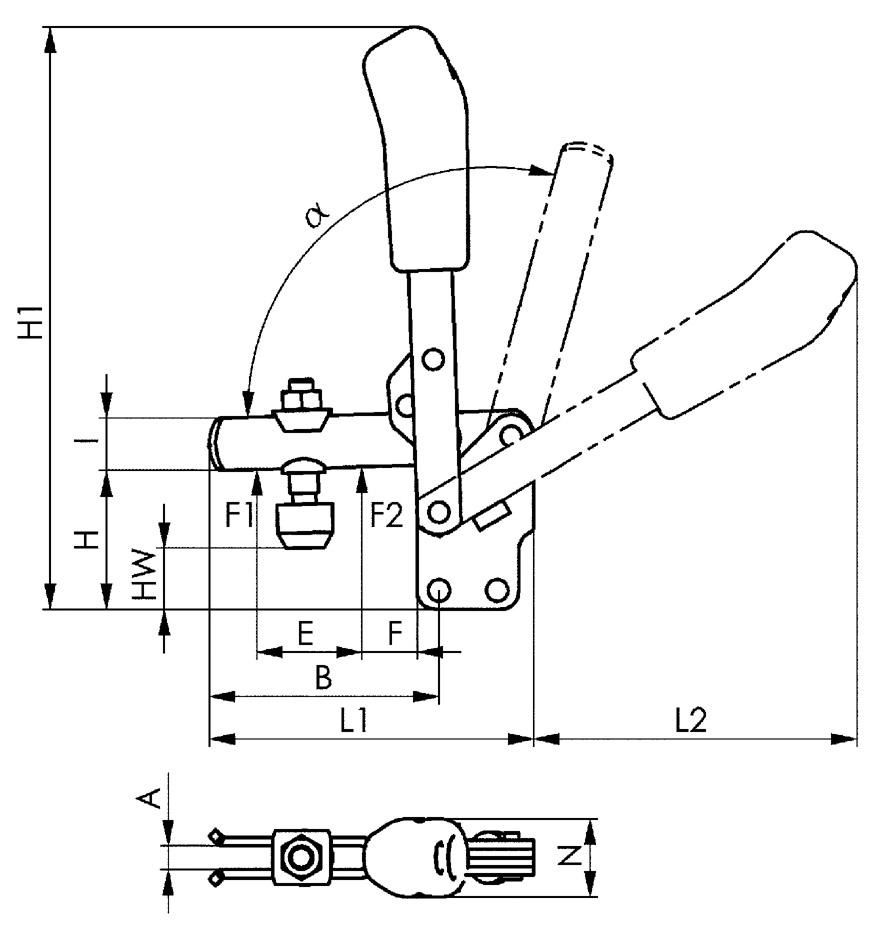

WGNr.:
W341
Markenname:
AMF
Größe:
1
Gewicht [g]:
105
H1:
109
M:
23,5–25
N:
19
H:
29
L1:
61
B:
39
HW max.:
12,5
HW min.:
6
K:
5,5
E:
18
P:
27
L2:
59
F1 [kN]:
0,6
F2 [kN]:
1,1
L:
–
D:
4,5
C:
16
F:
6
Andrückschraube:
M5 x 30
A:
5
I:
10
M1:
–
alpha:
95°
O:
5
Spannhebellänge [mm]:
115
Spannarmlänge [mm]:
60
alpha*:
–
