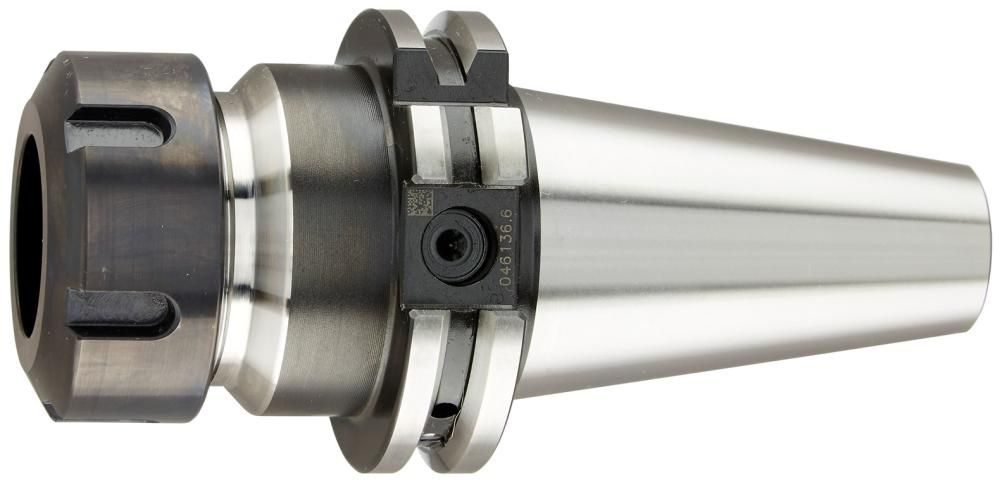

Spannzangenfutter kurz DIN ISO 7388-1ADB SK40 ER16 HAIMER
- Artikelnummer: EFO32240001
- Werksnummer: 40.320.16
- EAN: 4034221000828
- Herstellernummer: 40.320.16
- Katalogartikelnummer: 3032240001
Spannzangenfutter Typ ER, ISO 7388-1 (DIN 69871), Form AD/B, SK 40, Wuchtgüte G2.5 22000 min-1
Hersteller: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im Kern von ca. 950 N/mm² und einer Härtetiefe von mind. 0,5 mm. Kegel nach DIN 254. Alle Funktionsflächen feinbearbeitet und garantierte Qualität durch doppelte 100 % Kontrolle.
Kegelwinkeltoleranz: AT3
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Gehärtet: 60 –2 HRC
Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO 15488 (früher: DIN 6499).
Lieferumfang: Spannzangenfutter komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).

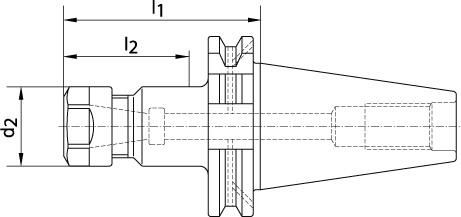

Hinweis: Das Maß I2 gibt die maximale Einstecktiefe für Werkzeuge an.
Hersteller: Haimer GmbH, Weiherstr. 21, 86568 Igenhausen, DE, +49825799880, haimer@haimer.de
Lade Varianten ...
WGNr.:
W394
Ausführung:
* auch für ANSI-CAT geeignet/**durchgebohrt
Markenname:
HAIMER
Spannbereich [mm]:
0,5–10
l1 [mm]:
70
l2 [mm]:
*
Ø d2 [mm]:
28
Spannzange:
ER16
